Barras LED

BARRA LED, 30 LEDS, 12V, IP20

Barra LED não estanque

Referência:

IMG-B30X-S

Descrição:

Barra LED SMD não estanque com 30 LEDS.

Disponível nas cores vermelho, verde, azul, amarelo, branco e branco quente.

* Disponível até rutura de stock.

Características:

  • Barra LED SMD3528 não estanque com 30 LEDS.
  • Disponível nas cores vermelho, verde, azul, amarelo, branco e branco quente.
  • Baixo consumo.

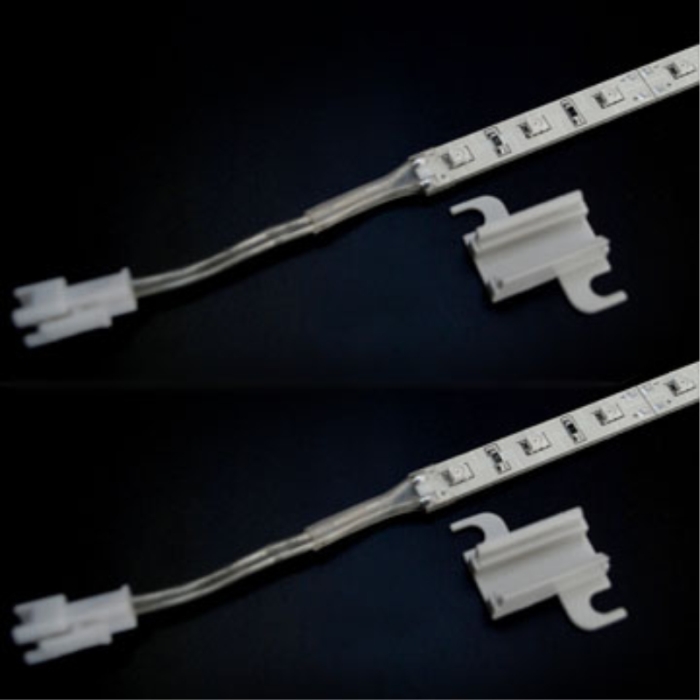

  • Inclui conectores não estanques para ligação em série.
  • Peças de fixação incluídas (3 por barra).
  • Pode ser cortada nas marcas devidamente indicadas (de 3 em 3 LEDS).
  • Garantia de 2 anos.
  • Certificação CE e RoHS.

Especificações gerais:

  • Numero de LEDS: 30.
  • Temperatura de funcionamento: -25ºC a +60ºC
  • Ìndice de proteção: IP20.
  • Medidas: 500 x 8 mm.
  • Cores:


    Vermelho

    Verde

    Azul

    Amarelo

    Branco

    Branco quente

Especificações eléctricas:

  • Voltagem: 12V.
  • Consumo: 2.4W
  • Corrente: 200 mA.



Especificações lumínicas:

  • Ângulo de luz: 120 ºC (azul, amarelo, branco e branco quente) / 130 ºC (vermelho e verde).
  • Temperatura de cor:


    6000K - 7000K

    3000K
  • Intensidade de luz (por LED):


    2 LM

    3.6 LM

    1.7 LM

    2 LM

    4.4 LM

    4.4 LM

Numero máximo de barras por transformador

  20W 30W 40W 60W 100W 150W 200W 250W 300W
Ligação em série: 6 un. 10 un.* 13 un.* 20 un.* 20 un.* 20 un.* 20 un.* 20 un.* 20 un.*
Ligação em paralelo: 6 un. 10 un. 13 un. 20 un. 33 un. 50 un. 66 un. 83 un. 100 un.

* Ligar o transformador a meio para evitar queda de tensão.





  1. Não tocar na entrada do transformador com ele ligado.
  2. Não usar mais de 80% da capacidade do transformador, de forma a proteger o brilho do LED.
  3. Instalar o produto no local recomendado.
  4. Verificar a polaridade positiva e negativa dos fios, antes de fazer a ligação para evitar curto-circuito.
  5. Verificar se a voltagem do LED/fita/barra é a mesma do transformador.
  6. Não expor o LED/fita/barra directamente á intempérie.
  7. Não ultrapassar o numero máximo de módulos/fitas/barras recomendado por transformador.
  8. Manter sempre o transformador o mais próximo possível do trabalho.



Teoricamente a longevidade de um LED pode ser entre 50 a 100 000h (período médio de tempo sem falha). Assim como os LUMENS da iluminação tradicional, os LUMENS de um LED também vão diminuindo com o passar do tempo. O LUMEN do LED está dependente de fatores ambientais como a humidade, temperatura e ventilação. Outro dos fatores pode ser o seu design, corrente eléctrica e a sua dissipação de calor.

Por estes fatores acima referidos recomendamos que os LEDS deverão funcionar durante 10h contínuas e descansar 14h.

Cores:
